一、 粘结材料配制
1. 铺贴MAC防水卷材时，一般应采用素水泥浆粘贴。施工中使用的水泥和水应符合以下要求：
2. 水泥：强度等级不低于32.5MPa的普通硅酸盐水泥，应符合GB175-1999《硅酸盐水泥、普通硅酸盐水泥》的规定。
3. 水：应符合《混凝土拌合用水标准》（JGJ 63-89）的规定。
4. 配制素水泥浆：水泥加水浸泡后电动搅匀，水灰比一般为0.35~0.4，视基层含水率和环境适当调整。
5. 当基层平整度较差时，宜采用水泥砂浆粘贴，水泥砂浆为1：2.5普通水泥砂浆。
6. 当防水要求较高时，可采用聚合物水泥复合防水涂料与湿铺卷材复合设防，聚合物水泥复合防水涂料间作粘结层，在最后一遍涂料涂刮后直接铺贴卷材。
二、 基层要求
1. 基层养护满足设计和规范要求。防水工程施工前，应对前项工程进行质量验收，合格后方可施工。
2. 各种预埋管件按设计及规范要求事先预埋，并做好密封处理。
3. 基层表面已清理干净，并基本平整，无明显突出部位。
4. 基面阴阳转角抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
5. 施工时基面无明水，如有积水部位，则扫除积水后即可施工。
三、 施工流程
基层清理、湿润—→抹水泥（砂）浆—→节点加强处理—→大面铺贴MAC防水卷材—→提浆、排气—→卷材长边搭接—→卷材短边搭接—→卷材收头密封—→组织验收
四、 施工步骤
1. 基层清理、湿润：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，干燥的基面需预先洒水润湿，但不得残留积水。
2. 抹水泥（砂）浆：其厚度视基层平整情况而定，铺抹时应注意压实、抹平。在阴角处，应抹成半径为50mm以上的圆角。铺抹水泥（砂）浆的宽度比卷材的长、短边宜各宽出100～300mm，并在铺抹过程中注意保证平整度。当采用聚合物水泥复合防水涂料作为粘结层时，最后一遍防水涂料涂刮方法与此相同。

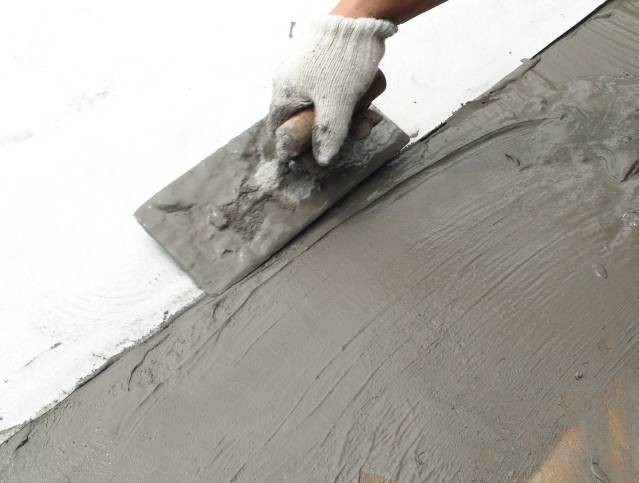

（抹水泥砂浆）
3. 节点加强处理：在节点部位（如：阴阳角、施工缝、后浇带、变形缝、穿墙管道）先做加强层，具体详见防水处理大样图。
4. 大面铺贴MAC防水卷材：揭除MAC防水卷材下表面隔离膜，将MAC防水卷材铺贴在已抹水泥（砂）浆的基层上，卷材采用自粘搭接的方式，搭接宽度应符合设计要求或规范规定。

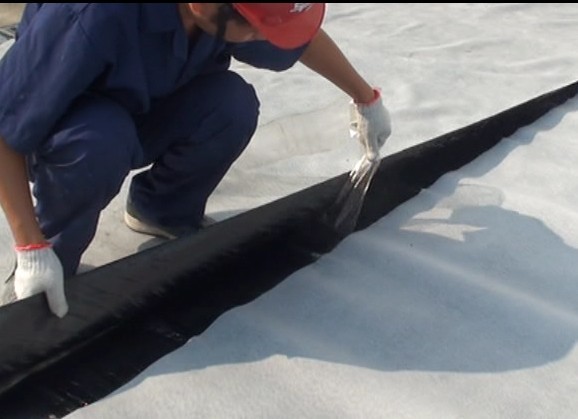

（揭除卷材表面隔离膜）
5. 提浆、排气：用木抹子或橡胶板拍打卷材表面，提浆，排出卷材下表面的空气，使卷材与水泥（砂）浆紧密贴合。

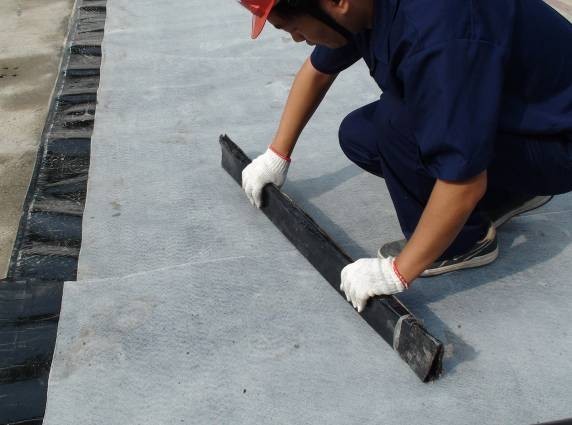

（提浆、排气）
6. 卷材长边搭接：采用湿铺法施工时，MAC卷材长边连接采用自粘搭接的方式，揭除搭接部位的隔离膜，将搭接边粘贴在一起，然后进行碾压、排气。如下图所示：
（长边搭接）
7. 卷材短边搭接：MAC卷材的短边连接采用搭接的方式。搭接前（如卷材被水泥浆污染，则需先清理干净），先在被搭接的MAC卷材搭接部位的织物面上涂抹热熔密封膏，在自粘橡胶沥青冷却前将搭接部位粘贴在一起，然后再进行碾压、排气。如下图所示：

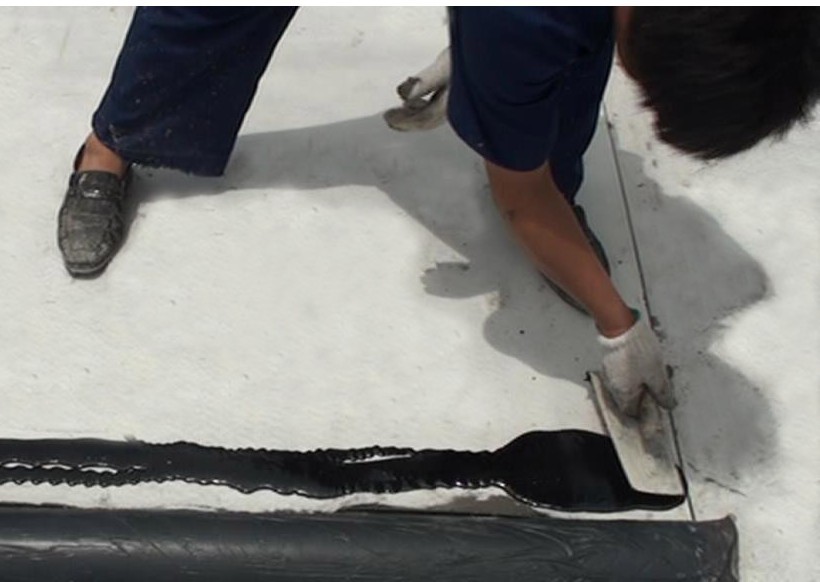

（卷材短边搭接）

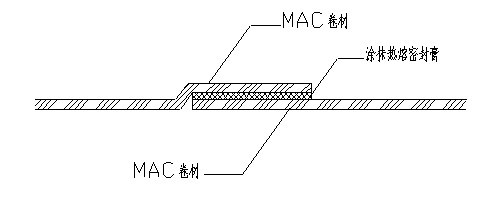

（短边搭接示意图）
8. 卷材铺贴完毕后，卷材收头、管道、及女儿墙立面等部位采用1.5mm厚聚合物水泥复合防水涂料进行复合设防。如下图所示：
（卷材收头）
五、 注意事项
1. MAC防水卷材铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥砂浆密封），以防止立墙收头处水份过快散失。
2. 相邻两排卷材的短边接头应相互错开300mm幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
3. 防水层施工完毕后应尽快组织验收，及时隐蔽，不宜长时间暴晒。
4. 在施工中卷材部位受到污染，可用干净的湿布或海绵等清洁卷材。
六、 施工配合、质量保证措施
1. 施工过程中水泥浆未达到硬化前，如遇雨时应采取遮雨措施。
2. 水泥浆硬化（一般为48h）前，防水层不应上人，以免破坏防水层。
3. 在防水层施工中或防水层已完成而保护层未完成时，禁止任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层。防水施工人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击卷材防水层。
4. 防水层施工完毕后，不得在防水层上开洞或钻孔安装机器设备。
5. 施工时材料应妥善放置，避免高空落物。
七、 验收质量标准
主控项目：
1. 所用材料及主要配套材料必须符合设计要求和规范规定。
检验方法：检查出厂合格证、质量检验报告、现场抽样试验报告。
2. 卷材防水层及其变形缝、预埋管件等细部做法必须符合设计要求和规范规定。
检验方法：观察检查及检查隐蔽工程验收记录。
3. 水泥（砂）浆与卷材之间粘结牢固，无破损现象。
检验方法：观察检查和检查隐蔽工程验收记录。
4. 防水层严禁有渗漏现象。
检验方法：观察检查。
一般项目：
1. 铺贴质量：铺设方法和搭接、收头符合设计要求、规范和防水构造图。
检验方法：观察检查。
2. 允许偏差：卷材的铺贴方向正确，搭接宽度允许偏差为-10mm。
检验方法：观察和尺量检查。
